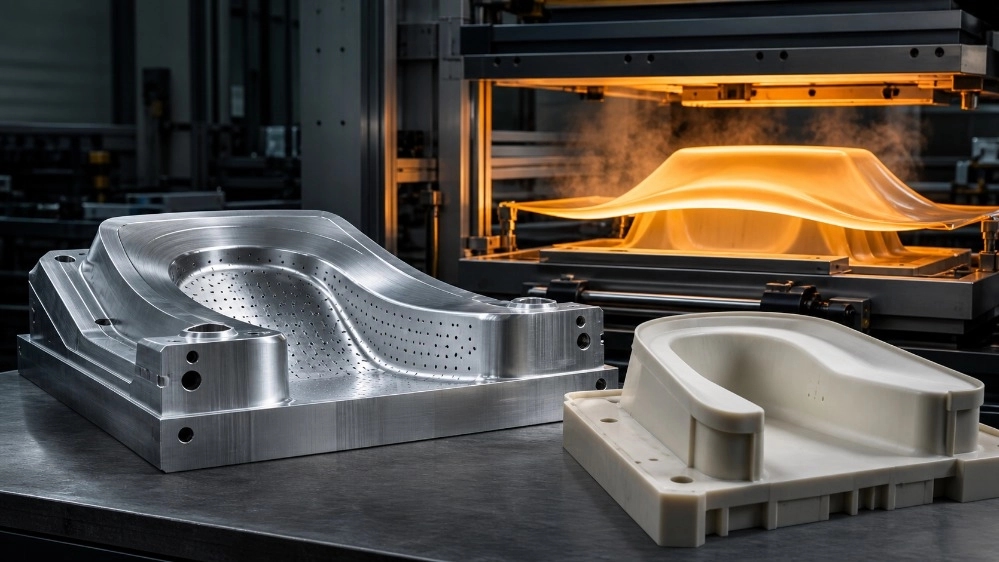

ساخت قالب صنعتی فرا فرمینگ با متریال آلومینیوم و رزین یکی از مهم‌ترین مراحل در تولید قطعات پلیمری، بسته‌بندی‌های پلاستیکی و محصولات صنعتی به شمار می‌رود. کیفیت قالب، دقت طراحی، انتخاب مواد اولیه مناسب و رعایت اصول مهندسی، تأثیر مستقیمی بر کیفیت نهایی قطعات تولیدشده دارد. امروزه بسیاری از صنایع برای شکل‌دهی ورق‌های پلیمری مانند ABS، PET، PVC، پلی‌استایرن و پلی‌کربنات از فرایند فرا فرمینگ استفاده می‌کنند.
در این فرایند، ورق پلیمری پس از گرم شدن، روی قالب قرار می‌گیرد و با کمک خلأ یا فشار هوا، فرم قالب را به خود می‌گیرد. به همین دلیل، ساخت قالب صنعتی فرا فرمینگ باید با دقت بالا انجام شود تا قطعه نهایی از نظر ابعاد، ظاهر، ضخامت و استحکام، مطابق نیاز تولیدکننده باشد. استفاده از آلومینیوم و رزین در قالب‌سازی، امکان تولید قالب‌هایی دقیق، مقاوم و متناسب با تیراژهای مختلف را فراهم می‌کند.
فرا فرمینگ چیست؟
فرا فرمینگ یک روش پیشرفته برای شکل‌دهی ورق‌های پلیمری و پلاستیکی است. در این روش، ابتدا ورق ترموپلاستیک در دمای مناسب حرارت داده می‌شود تا انعطاف‌پذیری لازم را به دست آورد. سپس ورق گرم‌شده روی قالب قرار می‌گیرد و با ایجاد خلأ، فشار هوا یا ترکیبی از این دو، به سطح قالب می‌چسبد.
پس از خنک شدن ورق، قطعه شکل‌گرفته از قالب جدا می‌شود و مراحل برش، سوراخ‌کاری، پرداخت و کنترل کیفیت روی آن انجام می‌گیرد. فرا فرمینگ در صنایع مختلف کاربرد دارد و برای تولید قطعاتی با شکل‌های ساده یا پیچیده مورد استفاده قرار می‌گیرد.
در مقایسه با برخی روش‌های قالب‌گیری پلاستیک، فرا فرمینگ انعطاف‌پذیری بالایی دارد و برای تولید نمونه اولیه، قطعات سفارشی و تولیدات متوسط و انبوه مناسب است. استفاده از قالب مناسب در این فرایند باعث کاهش خطا، بهبود کیفیت سطح و افزایش سرعت تولید می‌شود.
اهمیت ساخت قالب صنعتی فرا فرمینگ
قالب، قلب فرایند فرا فرمینگ محسوب می‌شود. حتی اگر دستگاه وکیوم فرمینگ از کیفیت بالایی برخوردار باشد، استفاده از قالب نامناسب می‌تواند باعث ایجاد عیوب مختلف در قطعه نهایی شود. تغییر ضخامت ورق، چروک شدن گوشه‌ها، ایجاد حباب، کشیدگی بیش از حد، شکستگی و عدم تطابق ابعادی از جمله مشکلاتی هستند که به طراحی یا ساخت نادرست قالب مربوط می‌شوند.
ساخت قالب صنعتی فرا فرمینگ باید بر اساس نوع قطعه، جنس ورق، ضخامت مواد پلیمری، میزان کشش، سیستم خلأ و تیراژ تولید انجام شود. در این مسیر، بررسی دقیق نقشه یا نمونه قطعه اهمیت زیادی دارد. همچنین طراح باید مسیر خروج هوا، زاویه خروج قطعه، محل برش و نحوه اتصال قالب به دستگاه را از ابتدا مشخص کند.
یک قالب صنعتی مناسب باید ویژگی‌های زیر را داشته باشد:
- دقت ابعادی بالا
- سطح صاف و یکنواخت
- قابلیت تخلیه مناسب هوا
- مقاومت در برابر حرارت
- امکان جداسازی آسان قطعه
- استحکام مکانیکی کافی
- قابلیت تعمیر و نگهداری
- تناسب با دستگاه فرا فرمینگ
- حفظ کیفیت در طول تولید
نقش آلومینیوم در ساخت قالب فرا فرمینگ
آلومینیوم یکی از پرکاربردترین مواد در ساخت قالب صنعتی فرا فرمینگ است. این فلز به دلیل وزن مناسب، انتقال حرارت مطلوب، قابلیت ماشین‌کاری و مقاومت قابل‌قبول، انتخابی مناسب برای قالب‌های صنعتی محسوب می‌شود.
در فرایند فرا فرمینگ، کنترل دمای قالب اهمیت زیادی دارد. آلومینیوم به‌سرعت حرارت را انتقال می‌دهد و موجب می‌شود ورق پلیمری پس از شکل‌گیری، یکنواخت‌تر خنک شود. این ویژگی به کاهش تاب‌برداشتگی و حفظ فرم قطعه کمک می‌کند.
مزایای قالب آلومینیومی
قالب آلومینیومی مزایای متعددی برای تولیدکنندگان دارد. مهم‌ترین مزیت آن، انتقال سریع و یکنواخت حرارت است. وقتی دمای سطح قالب به‌صورت متعادل کنترل شود، ورق پلیمری با کیفیت بهتری فرم می‌گیرد و احتمال ایجاد نواحی نازک یا ضخیم کاهش پیدا می‌کند.
قابلیت ماشین‌کاری دقیق، مزیت دیگر آلومینیوم است. این ماده با دستگاه‌های CNC، فرز و تراشکاری به‌خوبی شکل می‌گیرد و امکان ایجاد جزئیات پیچیده را فراهم می‌کند. همچنین قالب‌های آلومینیومی از نظر استحکام، برای تولیدات مستمر و تیراژهای بالا گزینه‌ای مناسب هستند.
از دیگر مزایای آلومینیوم می‌توان به موارد زیر اشاره کرد:
- انتقال حرارت سریع
- وزن کمتر نسبت به فولاد
- قابلیت پرداخت‌کاری مناسب
- ایجاد سطح نهایی باکیفیت
- امکان نصب کانال‌های خلأ
- عمر مفید مناسب
- قابلیت استفاده در قالب‌های چند حفره‌ای
- سازگاری با سیستم‌های مختلف وکیوم فرمینگ
کاربرد رزین در قالب‌سازی صنعتی
رزین نیز یکی از مواد مهم در ساخت قالب صنعتی فرا فرمینگ است. قالب‌های رزینی معمولاً برای نمونه‌سازی، تولید قطعات سفارشی، تیراژهای پایین تا متوسط و پروژه‌هایی که نیاز به تغییر سریع دارند، مورد استفاده قرار می‌گیرند.
رزین‌های قالب‌سازی می‌توانند بر پایه پلی‌استر، اپوکسی یا پلی‌یورتان تولید شوند. انتخاب نوع رزین به دمای فرایند، شکل قطعه، میزان فشار، تعداد دفعات استفاده و سطح جزئیات مورد نیاز بستگی دارد.
قالب رزینی در مقایسه با قالب فلزی، با سرعت بیشتری ساخته می‌شود و هزینه مواد اولیه آن معمولاً پایین‌تر است. به همین دلیل، برای آزمایش طراحی، تولید نمونه اولیه و بررسی عملکرد قطعه گزینه‌ای کاربردی به شمار می‌رود.
ویژگی‌های قالب رزینی
قالب رزینی مناسب باید مقاومت کافی در برابر حرارت، فشار و مکش دستگاه را داشته باشد. همچنین سطح قالب باید پس از پرداخت، صاف و بدون تخلخل باشد. وجود تخلخل یا ناهمواری در سطح رزین می‌تواند کیفیت قطعه پلیمری را کاهش دهد و باعث ایجاد علامت یا نقص روی محصول شود.
قالب‌های رزینی معمولاً با روش مدل‌سازی و ریخته‌گری ساخته می‌شوند. ابتدا مدل اصلی با استفاده از چوب، فوم، پرینت سه‌بعدی یا ماشین‌کاری آماده می‌شود. سپس مواد رزینی در اطراف مدل ریخته می‌شوند تا قالب نهایی شکل بگیرد. پس از خشک شدن و عمل‌آوری رزین، سطح قالب پرداخت و سوراخ‌های لازم برای ایجاد خلأ روی آن ایجاد می‌شود.
تفاوت قالب آلومینیومی و رزینی
انتخاب بین آلومینیوم و رزین به شرایط پروژه بستگی دارد. قالب آلومینیومی برای تولید مستمر، تیراژ بالا، قطعات دقیق و فرایندهایی که کنترل حرارت اهمیت زیادی دارد، انتخاب مناسب‌تری است. در مقابل، قالب رزینی برای ساخت نمونه، تولید محدود و پروژه‌هایی که سرعت آماده‌سازی اهمیت دارد، کاربرد بیشتری دارد.
قالب آلومینیومی از دوام و استحکام بیشتری برخوردار است و می‌تواند دفعات زیادی در تولید مورد استفاده قرار گیرد. همچنین قابلیت ایجاد سیستم خنک‌کاری و کانال‌های خلأ در این نوع قالب بهتر است. قالب رزینی وزن کمتری دارد و در زمان کوتاه‌تری ساخته می‌شود، اما ممکن است در برابر حرارت مداوم و استفاده طولانی‌مدت، نیاز به مراقبت بیشتری داشته باشد.
در پروژه‌های حرفه‌ای فرا فرمینگ، گاهی از ترکیب دو روش نیز استفاده می‌شود. برای نمونه، ابتدا قالب رزینی برای آزمایش شکل قطعه تولید می‌شود و پس از تأیید طراحی، قالب نهایی از آلومینیوم ساخته خواهد شد. این روش، احتمال خطا در ساخت قالب نهایی را کاهش می‌دهد.
مراحل ساخت قالب صنعتی فرا فرمینگ
ساخت قالب صنعتی فرا فرمینگ شامل چند مرحله تخصصی است. اجرای دقیق هر مرحله، کیفیت محصول نهایی را افزایش می‌دهد و از اتلاف مواد و زمان جلوگیری می‌کند.
بررسی نقشه یا نمونه قطعه
در نخستین مرحله، نقشه فنی، فایل سه‌بعدی یا نمونه فیزیکی قطعه بررسی می‌شود. ابعاد، ضخامت، زوایا، انحناها، محل اتصال و نقاط حساس باید مشخص شوند. همچنین نوع ورق پلیمری و روش شکل‌دهی نیز در همین مرحله مورد بررسی قرار می‌گیرد.
طراحی سه‌بعدی قالب
پس از تحلیل قطعه، مدل سه‌بعدی قالب با نرم‌افزارهای مهندسی طراحی می‌شود. در طراحی قالب فرا فرمینگ باید زاویه خروج قطعه، میزان کشش ورق، محل سوراخ‌های وکیوم و محدوده برش در نظر گرفته شود.
اگر زاویه خروج مناسب نباشد، قطعه پس از خنک شدن به قالب می‌چسبد و جدا کردن آن دشوار می‌شود. همچنین طراحی نامناسب مسیر خلأ می‌تواند باعث فرم‌گیری ناقص یا ایجاد چین‌خوردگی در ورق شود.
انتخاب متریال مناسب
در این مرحله، بر اساس تیراژ، دمای کاری و شکل قطعه، آلومینیوم یا رزین انتخاب می‌شود. برای تولیدات سنگین و مداوم، آلومینیوم انتخاب مطلوبی است. برای نمونه‌سازی و تولیدات محدود، رزین می‌تواند پاسخ‌گوی نیاز پروژه باشد.
ماشین‌کاری یا ریخته‌گری
قالب آلومینیومی معمولاً با دستگاه CNC ماشین‌کاری می‌شود. این فرایند امکان ایجاد جزئیات دقیق، سطوح منحنی و شیارهای پیچیده را فراهم می‌کند. قالب رزینی نیز با استفاده از مدل اصلی و روش ریخته‌گری ساخته می‌شود.
ایجاد سوراخ‌های خلأ
سوراخ‌های خلأ باید در نقاط مناسبی از قالب قرار بگیرند تا هوای میان ورق و سطح قالب به‌طور کامل تخلیه شود. تعداد، قطر و محل قرارگیری این سوراخ‌ها به شکل قطعه و نوع ورق بستگی دارد. طراحی نادرست مسیر خلأ می‌تواند کیفیت فرا فرمینگ را کاهش دهد.
پرداخت و آماده‌سازی سطح
پس از ساخت قالب، سطح آن پرداخت می‌شود. هرگونه خط، زائده، تخلخل یا ناهمواری می‌تواند روی قطعه نهایی اثر بگذارد. در قالب آلومینیومی، پرداخت دقیق باعث بهبود ظاهر قطعه و کاهش اصطکاک هنگام جداسازی می‌شود. در قالب رزینی نیز استفاده از پوشش‌های مناسب می‌تواند مقاومت سطحی و دوام قالب را افزایش دهد.
تست قالب روی دستگاه
در مرحله پایانی، قالب روی دستگاه فرا فرمینگ نصب می‌شود و با ورق مناسب مورد آزمایش قرار می‌گیرد. این تست برای بررسی فرم‌گیری، ضخامت، خروج قطعه، کیفیت سطح و عملکرد سیستم خلأ انجام می‌شود. در صورت مشاهده ایراد، اصلاحات لازم روی قالب یا تنظیمات دستگاه اعمال خواهد شد.
طراحی سیستم خلأ در قالب فرا فرمینگ
سیستم خلأ یکی از بخش‌های مهم در عملکرد قالب است. در فرایند فرا فرمینگ، هوای موجود بین ورق گرم و قالب باید در زمان مناسب خارج شود. اگر خلأ به‌درستی ایجاد نشود، ورق به تمام بخش‌های قالب نمی‌چسبد و قطعه نهایی ناقص خواهد بود.
برای طراحی سیستم خلأ، باید به نقاط عمیق، گوشه‌ها، شیارها و بخش‌هایی که احتمال حبس هوا در آن‌ها بیشتر است، توجه شود. استفاده از سوراخ‌های ریز و متعدد در نقاط حساس، معمولاً نتیجه بهتری ایجاد می‌کند. البته اندازه سوراخ‌ها باید به‌گونه‌ای باشد که روی سطح قطعه اثر قابل مشاهده باقی نگذارد.
در قالب‌های آلومینیومی، امکان طراحی کانال‌های داخلی برای توزیع بهتر خلأ وجود دارد. این ویژگی باعث می‌شود مکش در بخش‌های مختلف قالب یکنواخت‌تر باشد. در قالب‌های رزینی نیز می‌توان با ایجاد شبکه‌ای از سوراخ‌ها، عملکرد مناسبی برای تولید قطعات با ابعاد مختلف فراهم کرد.
کاربردهای ساخت قالب صنعتی فرا فرمینگ
قالب‌های صنعتی فرا فرمینگ در صنایع مختلف مورد استفاده قرار می‌گیرند. یکی از مهم‌ترین کاربردها، تولید انواع بسته‌بندی‌های پلاستیکی است. ظروف مواد غذایی، بسته‌بندی تجهیزات الکترونیکی، سینی‌های صنعتی و محفظه‌های محافظ با استفاده از این روش تولید می‌شوند.
در صنعت خودرو، ساخت قالب صنعتی فرا فرمینگ برای تولید قطعات داخلی، پوشش‌ها، قاب‌ها، محفظه‌ها و قطعات تزئینی کاربرد دارد. در صنعت لوازم خانگی نیز از قالب‌های فرا فرمینگ برای ساخت پنل‌ها، محفظه‌ها و قطعات دارای سطح منحنی استفاده می‌شود.
سایر کاربردهای این روش عبارت‌اند از:
- تولید قطعات تجهیزات پزشکی
- ساخت محفظه دستگاه‌های صنعتی
- تولید سینی و بسته‌بندی دارویی
- ساخت قطعات تبلیغاتی پلاستیکی
- تولید قطعات دکوراتیو
- ساخت پوشش تجهیزات الکترونیکی
- تولید قطعات هوافضا و حمل‌ونقل
- ساخت محفظه‌های محافظ و صنعتی
عوامل مؤثر بر کیفیت قالب فرا فرمینگ
کیفیت نهایی قالب به عوامل مختلفی وابسته است. نخستین عامل، دقت طراحی است. طراحی باید بر اساس رفتار ورق هنگام گرم شدن و کشیده شدن انجام شود. ورق پلیمری در نقاط مختلف قالب، ضخامت یکسانی ندارد و در بخش‌های عمیق ممکن است نازک‌تر شود. بنابراین، طراح باید فرم قالب را به‌گونه‌ای انتخاب کند که کشش ورق کنترل شود.
عامل دوم، کیفیت متریال است. استفاده از آلومینیوم یا رزین نامناسب می‌تواند باعث تغییر شکل، ترک‌خوردگی یا کاهش عمر قالب شود. عامل سوم، کیفیت ماشین‌کاری و پرداخت سطح است. حتی خطاهای کوچک در سطح قالب می‌توانند در تولید انبوه، تعداد زیادی قطعه معیوب ایجاد کنند.
کنترل دما، عملکرد پمپ خلأ، سرعت شکل‌دهی و نحوه خنک شدن نیز بر نتیجه فرا فرمینگ اثر می‌گذارد. به همین دلیل، ساخت قالب باید در هماهنگی کامل با مشخصات دستگاه و فرایند تولید انجام شود.
مزایای همکاری با مجموعه تخصصی فرا فرمینگ
همکاری با یک مجموعه تخصصی در زمینه فرا فرمینگ، ریسک خطا در طراحی و ساخت قالب را کاهش می‌دهد. متخصصان این حوزه با شناخت رفتار مواد پلیمری، نوع دستگاه و محدودیت‌های تولید، می‌توانند بهترین گزینه را برای ساخت قالب پیشنهاد دهند.
یک مجموعه حرفه‌ای، مراحل پروژه را از بررسی نمونه تا طراحی، ساخت، تست و اصلاح نهایی مدیریت می‌کند. این فرایند منسجم باعث می‌شود قالب با نیاز واقعی خط تولید هماهنگ باشد. همچنین امکان ساخت قالب‌های سفارشی برای قطعات خاص، محصولات پیچیده و پروژه‌های صنعتی فراهم می‌شود.
در پروژه‌های فرا فرمینگ، توجه به جزئیات اهمیت زیادی دارد. انتخاب ضخامت مناسب، تعیین زاویه خروج، ایجاد مسیر خلأ، انتخاب سطح پرداخت و پیش‌بینی روش خنک‌کاری، همگی به تجربه و دانش فنی نیاز دارند.
نگهداری از قالب‌های آلومینیومی و رزینی
نگهداری صحیح، عمر قالب را افزایش می‌دهد و کیفیت تولید را ثابت نگه می‌دارد. پس از پایان کار، سطح قالب باید از بقایای ورق، گردوغبار و مواد چسبنده پاک شود. استفاده از ابزارهای تیز یا روش‌های خشن ممکن است سطح قالب را خراش دهد.
سوراخ‌های خلأ نیز باید به‌صورت دوره‌ای بررسی و تمیز شوند. مسدود شدن این سوراخ‌ها باعث کاهش مکش و ایجاد نقص در قطعات می‌شود. در قالب‌های رزینی، باید از وارد شدن ضربه و فشار ناگهانی جلوگیری کرد. همچنین قرار گرفتن طولانی‌مدت قالب در دمای بسیار بالا می‌تواند عمر رزین را کاهش دهد.
قالب‌های آلومینیومی نیز باید از نظر خوردگی، تاب‌برداشتگی، آسیب سطحی و عملکرد کانال‌های خلأ بررسی شوند. نگهداری منظم، علاوه بر افزایش عمر قالب، باعث کاهش توقف خط تولید و حفظ کیفیت فرا فرمینگ می‌شود.
جمع‌بندی
ساخت قالب صنعتی فرا فرمینگ با متریال آلومینیوم و رزین، فرایندی تخصصی و چندمرحله‌ای است که به طراحی دقیق، انتخاب مواد مناسب و اجرای مهندسی نیاز دارد. آلومینیوم برای تولیدات مداوم، قطعات دقیق و تیراژ بالا گزینه‌ای مقاوم و قابل اعتماد است. رزین نیز برای نمونه‌سازی، تولید محدود و پروژه‌هایی با زمان آماده‌سازی کوتاه کاربرد دارد.
کیفیت قالب، نقش مستقیمی در فرم‌گیری ورق پلیمری، ظاهر قطعه، کاهش ضایعات و افزایش بهره‌وری خط تولید دارد. مجموعه‌های فعال در حوزه فرا فرمینگ می‌توانند با ارائه خدمات طراحی، ساخت، تست و اصلاح قالب، مسیر تولید قطعات پلیمری را سریع‌تر و مطمئن‌تر کنند. انتخاب یک تیم متخصص برای ساخت قالب صنعتی فرا فرمینگ، سرمایه‌گذاری مؤثری برای رسیدن به کیفیت پایدار و تولید حرفه‌ای محسوب می‌شود.
