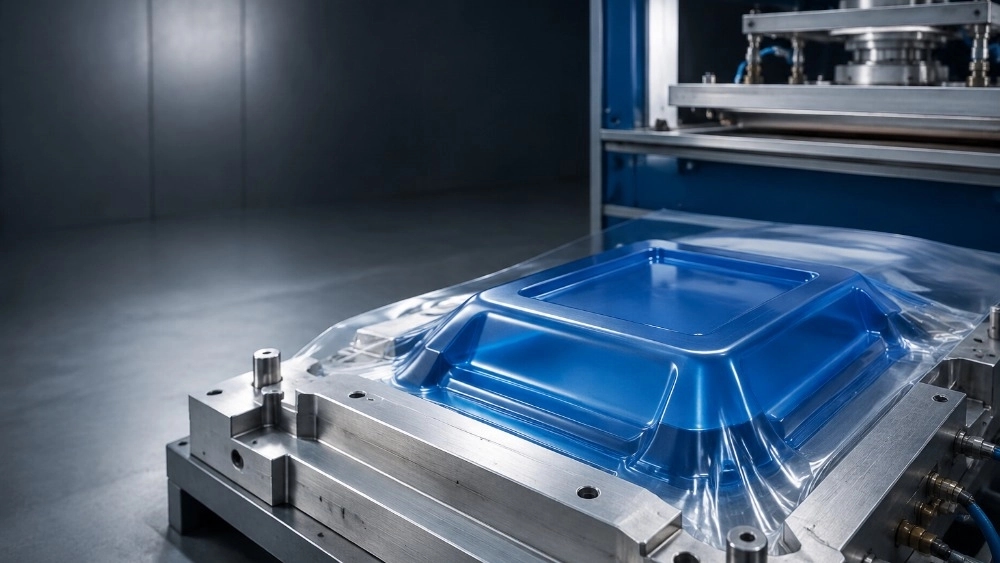

طراحی قالب وکیوم فرمینگ ورق پلیمری در تهران یکی از مهم‌ترین مراحل تولید قطعات پلاستیکی، بسته‌بندی‌های صنعتی، تجهیزات پزشکی، قطعات خودرو، لوازم خانگی و محصولات تبلیغاتی است. کیفیت قالب، به‌صورت مستقیم بر دقت ابعادی، ظاهر نهایی، سرعت تولید و میزان ضایعات اثر می‌گذارد. هرچه طراحی قالب اصولی‌تر و متناسب با ویژگی‌های ورق پلیمری انجام شود، محصول نهایی کیفیت بالاتری خواهد داشت.
مجموعه فرا فرمینگ با بهره‌گیری از دانش فنی، تجربه قالب‌سازی و شناخت کامل فرآیند وکیوم فرمینگ، خدمات طراحی قالب دستگاه وکیوم فرمینگ ورق پلیمری در تهران را برای پروژه‌های مختلف ارائه می‌دهد. این خدمات شامل بررسی نیاز تولید، طراحی سه‌بعدی، انتخاب متریال قالب، ایجاد مسیرهای مکش، ساخت نمونه اولیه و آماده‌سازی قالب برای تولید انبوه است.
وکیوم فرمینگ ورق پلیمری چیست؟
وکیوم فرمینگ یکی از روش‌های شکل‌دهی حرارتی ورق‌های پلیمری است. در این فرآیند، ورق پلاستیکی ابتدا با استفاده از سیستم حرارتی دستگاه گرم می‌شود تا به دمای مناسب فرم‌دهی برسد. سپس ورق نرم‌شده روی قالب قرار می‌گیرد و با ایجاد خلأ، سطح ورق به‌طور کامل روی قالب می‌نشیند و شکل قالب را به خود می‌گیرد.
پس از سرد شدن ورق، قطعه از قالب جدا می‌شود و مراحل برش، پرداخت و کنترل کیفیت روی آن انجام می‌گیرد. در این روش، طراحی قالب نقش اصلی را در شکل‌گیری صحیح محصول دارد. وجود زاویه‌های نامناسب، گوشه‌های بسیار تیز، مسیرهای مکش ناکافی یا طراحی غیراصولی می‌تواند باعث ایجاد چروک، حباب، کشیدگی، تغییر ضخامت و نقص ظاهری در قطعه شود.
به همین دلیل، طراحی قالب وکیوم فرمینگ ورق پلیمری در تهران باید توسط تیمی انجام شود که با رفتار حرارتی و مکانیکی مواد مختلف پلیمری آشنایی داشته باشد.
اهمیت طراحی قالب وکیوم فرمینگ ورق پلیمری در تهران
تهران یکی از مهم‌ترین مراکز صنعتی کشور است و بسیاری از تولیدکنندگان قطعات پلاستیکی، تجهیزات بسته‌بندی، قطعات صنعتی و محصولات سفارشی در این شهر فعالیت می‌کنند. دسترسی به خدمات تخصصی طراحی قالب در تهران می‌تواند فرآیند تولید را سریع‌تر، دقیق‌تر و کم‌ریسک‌تر کند.
طراحی قالب وکیوم فرمینگ ورق پلیمری در تهران به دلایل مختلف اهمیت دارد:
- کاهش خطا در مرحله تولید
- افزایش دقت ابعادی قطعات
- جلوگیری از اتلاف ورق پلیمری
- کاهش زمان آماده‌سازی دستگاه
- ایجاد سطحی صاف و یکنواخت
- افزایش طول عمر قالب
- بهبود قابلیت جداسازی قطعه از قالب
- آماده‌سازی مناسب برای تولید انبوه
- امکان اصلاح و توسعه سریع طرح
- هماهنگی قالب با دستگاه وکیوم فرمینگ
قالب باید بر اساس نوع دستگاه، اندازه ورق، میزان کشش، ضخامت قطعه و شکل محصول طراحی شود. یک قالب عمومی یا کپی‌برداری‌شده نمی‌تواند برای همه پروژه‌ها نتیجه مطلوب ایجاد کند. در فرا فرمینگ، هر پروژه به‌صورت اختصاصی بررسی می‌شود تا قالب نهایی متناسب با نیاز واقعی تولید ساخته شود.
مراحل طراحی قالب وکیوم فرمینگ در فرا فرمینگ
فرآیند طراحی قالب وکیوم فرمینگ ورق پلیمری در تهران در فرا فرمینگ با بررسی دقیق پروژه آغاز می‌شود. این مرحله پایه تمام فعالیت‌های بعدی است و هرگونه بی‌دقتی در آن می‌تواند هزینه و زمان تولید را افزایش دهد.
بررسی نمونه یا نقشه محصول
در ابتدا، نمونه قطعه، نقشه فنی، فایل سه‌بعدی یا تصاویر محصول بررسی می‌شود. اگر نمونه فیزیکی وجود داشته باشد، ابعاد، ضخامت، انحناها، زوایا و جزئیات ظاهری آن ارزیابی می‌شود. در صورت نبود نمونه، تیم طراحی بر اساس اطلاعات ارائه‌شده و کاربرد محصول، مدل اولیه را آماده می‌کند.
تحلیل جنس و ضخامت ورق پلیمری
هر ماده پلیمری رفتار متفاوتی هنگام حرارت‌دهی و کشش دارد. موادی مانند ABS، PVC، PET، پلی‌استایرن، پلی‌پروپیلن و پلی‌کربنات، دمای فرم‌دهی و میزان انعطاف متفاوتی دارند. ضخامت ورق نیز بر مقدار کشش، زمان گرم شدن و کیفیت نهایی قطعه اثر می‌گذارد.
در طراحی قالب وکیوم فرمینگ ورق پلیمری در تهران، جنس ورق و کاربرد نهایی محصول باید از ابتدا مشخص باشد. این اطلاعات در انتخاب ساختار قالب، میزان سوراخ‌های مکش و طراحی زوایا اهمیت زیادی دارد.
طراحی سه‌بعدی قالب
پس از بررسی اطلاعات، مدل سه‌بعدی قالب با استفاده از نرم‌افزارهای مهندسی طراحی می‌شود. در این مرحله، ابعاد قالب، خطوط جدایش، شعاع گوشه‌ها، شیب دیواره‌ها، محل سوراخ‌های وکیوم و مسیر خروج قطعه مشخص می‌شود.
طراحی سه‌بعدی این امکان را فراهم می‌کند که قبل از ساخت قالب، ایرادهای احتمالی شناسایی و اصلاح شوند. همچنین کارفرما می‌تواند شکل نهایی قالب و قطعه را بررسی کند و در صورت نیاز تغییرات لازم را اعمال نماید.
طراحی مسیرهای مکش
ایجاد خلأ مناسب، یکی از اصلی‌ترین عوامل موفقیت در وکیوم فرمینگ است. اگر مسیرهای مکش به‌درستی طراحی نشوند، ورق پلیمری به تمام بخش‌های قالب نمی‌چسبد و محصول ناقص خواهد شد.
سوراخ‌های مکش باید در نقاط حساس، گوشه‌ها، فرورفتگی‌ها و بخش‌هایی که احتمال باقی‌ماندن هوا وجود دارد، جانمایی شوند. اندازه و تعداد این سوراخ‌ها نیز باید با توجه به جنس ورق، شکل قطعه و توان دستگاه تعیین شود.
انتخاب متریال قالب
قالب‌های وکیوم فرمینگ می‌توانند از آلومینیوم، چوب صنعتی، رزین، کامپوزیت یا مواد دیگر ساخته شوند. انتخاب متریال مناسب به تعداد تولید، دمای کاری، میزان جزئیات و نوع محصول بستگی دارد.
برای تولید نمونه یا تیراژ محدود، استفاده از قالب‌های رزینی یا چوبی می‌تواند مناسب باشد. در تولیدهای مداوم و صنعتی، قالب‌های فلزی مانند آلومینیوم دوام بیشتری دارند و انتقال حرارت بهتری ایجاد می‌کنند.
ویژگی‌های یک قالب استاندارد وکیوم فرمینگ
یک قالب حرفه‌ای باید علاوه بر شکل صحیح، قابلیت استفاده مداوم و جداسازی آسان قطعه را داشته باشد. مهم‌ترین ویژگی‌های قالب استاندارد عبارت‌اند از:
برخورداری از زوایای خروج مناسب
دیواره‌های عمودی و بدون شیب می‌توانند جداکردن قطعه از قالب را دشوار کنند. برای جلوگیری از گیرکردن محصول، باید در طراحی قالب زاویه خروج مناسب در نظر گرفته شود. میزان این زاویه به عمق قطعه، نوع ورق و شکل هندسی محصول بستگی دارد.
داشتن شعاع مناسب در گوشه‌ها
گوشه‌های بسیار تیز باعث نازک‌شدن شدید ورق و ایجاد پارگی می‌شوند. طراحی گوشه‌ها با شعاع مناسب، توزیع بهتر مواد و یکنواختی ضخامت را به همراه دارد. این موضوع در قطعات عمیق و دارای انحنا اهمیت بیشتری دارد.
سطح صاف و پرداخت‌شده
کیفیت سطح قالب روی ظاهر نهایی قطعه اثر مستقیم دارد. هرگونه خط، خش، فرورفتگی یا ناهمواری روی قالب ممکن است روی ورق پلیمری منتقل شود. به همین دلیل، پرداخت سطح قالب باید متناسب با ظاهر مورد انتظار محصول انجام شود.
سیستم مکش کارآمد
قالب باید دارای سوراخ‌ها و کانال‌های مکش کافی باشد. مکش نامناسب باعث تشکیل حباب، چروک، تغییر شکل و پرنشدن جزئیات می‌شود. طراحی سیستم خلأ باید با ساختار دستگاه وکیوم فرمینگ هماهنگ باشد.
مقاومت در برابر حرارت
قالب در معرض گرمای مستقیم و غیرمستقیم قرار می‌گیرد. بنابراین، متریال انتخاب‌شده باید در برابر تغییرات دمایی مقاومت داشته باشد و شکل خود را در چرخه‌های تولید حفظ کند.
کاربردهای قالب وکیوم فرمینگ ورق پلیمری
طراحی قالب وکیوم فرمینگ ورق پلیمری در تهران برای صنایع و کاربردهای متنوعی انجام می‌شود. این روش به دلیل سرعت مناسب، انعطاف‌پذیری و امکان تولید اشکال مختلف، در بخش‌های گوناگون کاربرد دارد.
صنایع بسته‌بندی
تولید سینی، کاور، بسته‌بندی شفاف، ظروف یک‌بارمصرف، بسته‌بندی قطعات صنعتی و محفظه‌های محافظ از مهم‌ترین کاربردهای وکیوم فرمینگ است. قالب بسته‌بندی باید علاوه بر ظاهر مناسب، قابلیت تولید سریع و جداسازی آسان داشته باشد.
تجهیزات پزشکی
برخی محفظه‌ها، کاورها، سینی‌های نگهدارنده و قطعات جانبی تجهیزات پزشکی با ورق‌های پلیمری تولید می‌شوند. در این کاربردها، دقت ابعادی، سطح مناسب و قابلیت شست‌وشو اهمیت زیادی دارد.
قطعات خودرو
قالب‌سازی وکیوم فرمینگ برای تولید رودری، پوشش داخلی، کاور قطعات، محفظه ابزار و بخش‌هایی از تزئینات خودرو مورد استفاده قرار می‌گیرد. در این زمینه، قالب باید از نظر استحکام، تقارن و کیفیت سطح کاملا دقیق باشد.
لوازم خانگی
قطعات داخلی و خارجی برخی لوازم خانگی مانند محفظه‌ها، پوشش‌ها، سینی‌ها و اجزای تزئینی با استفاده از ورق پلیمری فرم‌دهی می‌شوند. طراحی مناسب قالب باعث می‌شود قطعه نهایی با سایر اجزای محصول هماهنگ باشد.
تبلیغات و دکوراسیون
ساخت حروف برجسته، المان‌های تبلیغاتی، پوشش‌های دکوراتیو و قطعات نمایشگاهی نیز از کاربردهای این فناوری است. در این پروژه‌ها، فرم ظاهری و کیفیت سطح اهمیت بیشتری پیدا می‌کند.
چرا فرا فرمینگ را انتخاب کنیم؟
فرا فرمینگ با تمرکز بر طراحی و ساخت قالب‌های تخصصی، تلاش می‌کند نیاز تولیدکنندگان را از مرحله ایده تا آماده‌سازی قالب نهایی پوشش دهد. تجربه در پروژه‌های مختلف باعث شده است طراحی قالب‌ها بر اساس کاربرد واقعی و شرایط تولید انجام شود، نه صرفا بر مبنای یک مدل هندسی ساده.
مزایای همکاری با فرا فرمینگ عبارت‌اند از:
- بررسی فنی پروژه پیش از شروع طراحی
- طراحی اختصاصی و متناسب با محصول
- استفاده از نرم‌افزارهای طراحی سه‌بعدی
- توجه به جنس و ضخامت ورق پلیمری
- طراحی اصولی مسیرهای مکش
- انتخاب متریال مناسب برای قالب
- امکان ساخت قالب نمونه و صنعتی
- کنترل ابعاد و کیفیت سطح
- اصلاح طرح پیش از ساخت نهایی
- پشتیبانی فنی در مسیر آماده‌سازی تولید
هدف فرا فرمینگ، ساخت قالبی است که در شرایط واقعی تولید عملکرد پایدار داشته باشد. به همین دلیل، جزئیاتی مانند نحوه گرم‌شدن ورق، میزان کشش، موقعیت قالب روی دستگاه و روش جداسازی قطعه نیز بررسی می‌شود.
تاثیر طراحی دقیق قالب بر کیفیت تولید
طراحی قالب وکیوم فرمینگ ورق پلیمری در تهران تنها یک مرحله فنی برای ایجاد شکل محصول نیست؛ بلکه بخش مهمی از مدیریت کیفیت تولید به شمار می‌رود. قالب مناسب باعث می‌شود ضخامت ورق در نقاط مختلف متعادل‌تر باشد و محصول نهایی استحکام بیشتری پیدا کند.
همچنین، طراحی صحیح قالب می‌تواند تعداد دفعات تنظیم دستگاه را کاهش دهد. وقتی ابعاد، زوایا و سوراخ‌های مکش بر اساس محاسبات درست تعیین شده باشند، احتمال تولید قطعات معیوب کمتر می‌شود. کاهش ضایعات نیز به افزایش بهره‌وری و استفاده بهتر از مواد اولیه کمک می‌کند.
در تولید قطعات حساس، کوچک‌ترین خطا در طراحی می‌تواند باعث عدم تطابق قطعه با مجموعه اصلی شود. استفاده از مدل‌سازی سه‌بعدی و کنترل دقیق ابعاد، این ریسک را کاهش می‌دهد و کیفیت محصول را در سطح مطلوب حفظ می‌کند.
انتخاب بهترین روش ساخت قالب
روش ساخت قالب باید بر اساس هدف پروژه انتخاب شود. برای تولید محدود، قالب نمونه یا رزینی می‌تواند پاسخ‌گوی نیاز باشد. این نوع قالب‌ها سرعت آماده‌سازی مناسبی دارند و امکان بررسی فرم اولیه محصول را فراهم می‌کنند.
برای تولید مداوم، قالب فلزی انتخاب مناسب‌تری است. قالب‌های آلومینیومی در برابر حرارت و فشار کاری مقاومت خوبی دارند و می‌توانند چرخه‌های تولید بیشتری را تحمل کنند. در برخی پروژه‌ها نیز قالب ترکیبی یا کامپوزیتی، تعادل مناسبی میان کیفیت، دوام و سرعت ساخت ایجاد می‌کند.
فرا فرمینگ پس از بررسی شرایط تولید، جنس ورق، تعداد قطعات و شکل محصول، مناسب‌ترین روش ساخت را پیشنهاد می‌دهد. این رویکرد از انتخاب قالب نامتناسب و تحمیل هزینه‌های اصلاحی جلوگیری می‌کند.
نکات مهم پیش از سفارش طراحی قالب
برای رسیدن به نتیجه بهتر، لازم است اطلاعات مشخصی در اختیار تیم طراحی قرار گیرد. این اطلاعات شامل ابعاد محصول، نوع ورق، ضخامت ورق، تعداد تولید، نوع دستگاه، ابعاد میز کار، روش برش و کاربرد نهایی قطعه است.
اگر محصول دارای جزئیات خاص، قفل، شیار، انحنا یا محل اتصال باشد، باید این موارد از ابتدا در طراحی لحاظ شوند. همچنین بهتر است نمونه نهایی محصول یا فایل سه‌بعدی آن در اختیار طراح قرار گیرد تا مدل‌سازی با دقت بیشتری انجام شود.
هرچه اطلاعات اولیه کامل‌تر باشد، فرآیند طراحی قالب وکیوم فرمینگ ورق پلیمری در تهران سریع‌تر و دقیق‌تر پیش خواهد رفت. همکاری نزدیک میان کارفرما، طراح و سازنده قالب، نقش مهمی در موفقیت پروژه دارد.
جمع‌بندی
طراحی قالب وکیوم فرمینگ ورق پلیمری در تهران، پایه تولید قطعات دقیق، زیبا و بادوام با روش شکل‌دهی حرارتی است. قالب مناسب باید بر اساس جنس ورق، ضخامت، شکل محصول، نوع دستگاه و شرایط تولید طراحی شود. رعایت زوایای خروج، شعاع گوشه‌ها، مسیرهای مکش، کیفیت سطح و مقاومت حرارتی، از مهم‌ترین اصول طراحی قالب به شمار می‌رود.
فرا فرمینگ با ارائه خدمات تخصصی طراحی و ساخت قالب دستگاه وکیوم فرمینگ، به تولیدکنندگان کمک می‌کند فرآیند تولید خود را با دقت و اطمینان بیشتری توسعه دهند. از طراحی سه‌بعدی و انتخاب متریال تا ساخت قالب و آماده‌سازی برای تولید، تمامی مراحل با رویکردی مهندسی و متناسب با نیاز پروژه انجام می‌شود.
اگر به دنبال اجرای دقیق و حرفه‌ای پروژه خود هستید، فرا فرمینگ می‌تواند همراه مناسبی برای طراحی قالب وکیوم فرمینگ ورق پلیمری در تهران باشد. انتخاب قالب اصولی، نخستین گام برای دستیابی به محصولی باکیفیت، تولید پایدار و کاهش خطاهای اجرایی است.
