طراحی و ساخت قالب دستگاه وکیوم فرمینگ برای بسته‌بندی محصولات صنعتی
بسته‌بندی صحیح محصولات صنعتی، فراتر از شکل ظاهری، نقش حیاتی در ایمنی قطعات، کاهش ضایعات حمل و نقل، سهولت جابه‌جایی و حتی سازماندهی خطوط تولید ایفا می‌کند. قطعات حساس، سطوح دقت‌کاری، ادوات ظریف و محصولات در حال مونتاژ، همگی نیازمند بسته‌بندی‌های مقاوم، دقیق و متناسب با هندسه خود هستند. یکی از بهترین، مقرون‌به‌صرفه‌ترین و سریع‌ترین راه‌های تولید انبوه چنین بسته‌بندی‌هایی، استفاده از فرآیند فرافرمینگ (Thermoforming) و به‌طور تخصصی‌تر وکیوم فرمینگ است.
در این فرآیند، ورق‌های پلیمری با حرارت نرم شده و با مکش خلأ بر روی قالب، شکل می‌گیرند. بنابراین، کیفیت، دقت ابعادی و دوام یک بسته‌بندی صنعتی، به‌طور مستقیم به طراحی و ساخت قالب دستگاه وکیوم فرمینگ وابسته است. ما در تهران، تخصص، تجهیزات و دانش فنی لازم برای ساخت انواع قالب‌های صنعتی وکیوم فرمینگ را در کنار توانایی تولید انبوه ارائه می‌دهیم.
چرا بسته‌بندی قالبی (فرافرمینگ) برای صنایع برتری دارد؟
قالبی‌سازی بسته‌بندی‌ها با وکیوم فرمینگ مزایای متعددی نسبت به روش‌های سنتی دارد:
- حفظ امنیت قطعات: امکان تعبیه حفره‌ها و محفظه‌های اختصاصی در قالب، هر قطعه را به‌طور کاملاً ایمن در جای خود ثابت نگه می‌دارد و از جابه‌جایی، ضربه و خط و خش جلوگیری می‌کند.
- کاهش ضایعات: استفاده بهینه از ورق پلیمری در فرآیند فرمینگ، هزینه‌های مواد اولیه و حجم ضایعات را به حداقل می‌رساند.
- تنوع پذیری بالا: قالب‌ها را می‌توان برای تولید طیف وسیعی از قطعات، از تری‌های کوچک قطعات ریز تا محفظه‌های بزرگ و عمیق، طراحی و اصلاح کرد.
- سرعت تولید: پس از ساخته شدن قالب، خط تولید با سرعت بسیار بالایی قادر به تولید تیراژهای انبوه است.
- شفافیت و تخلیه‌چِک: امکان استفاده از ورق‌های شفاف برای بازرسی بصری سریع قطعات و تری‌ها فراهم است.
انواع قالب‌های وکیوم فرمینگ برای محصولات صنعتی
قالب‌های صنعتی بر اساس نوع محصول، حجم تولید و متریال مورد استفاده، در چند دسته اصلی ساخته می‌شوند:

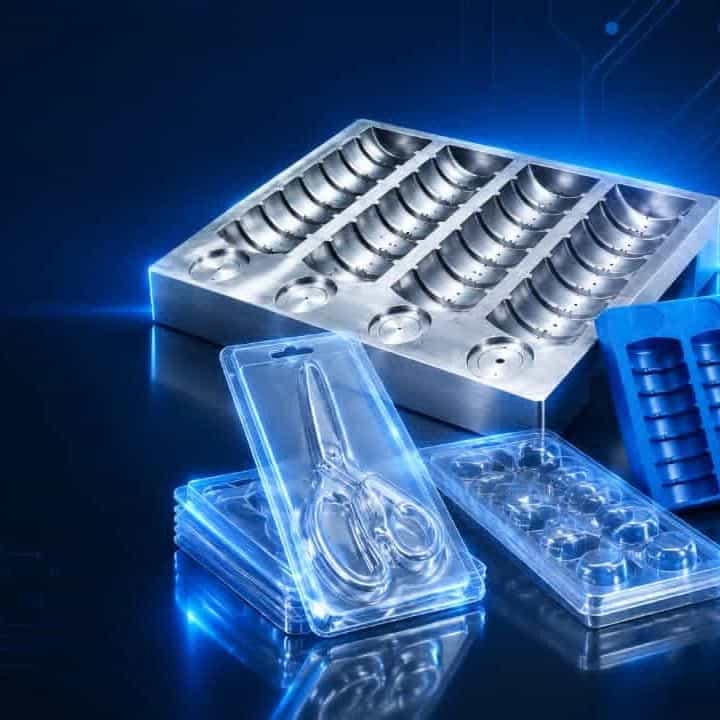

- قالب‌های آلومینیومی (CNC Industrial Molds):
- ویژگی‌ها: ساخته‌شده از آلومینیوم صنعتی با دستگاه‌های فرز CNC سه‌محوره تا پنج‌محوره، دارای دقت ابعادی بسیار بالا، سطوح صیقلی و سیستم خنک‌کاری پیشرفته.
- مزایا: دوام طولانی برای تیراژهای بسیار بالا، انتقال حرارت عالی، حفظ دقت در طول صدها هزار سیکل تولید. بهترین گزینه برای خطوط تولید صنعتی سنگین.
- قالب‌های آلومینیومی ریخته‌گری (Cast Aluminum Molds):
- ویژگی‌ها: ساخته‌شده از طریق قالب‌گیری آلومینیوم مذاب.
- مزایا: اقتصادی‌تر از ماشین‌کاری کامل برای هندسه‌های پیچیده و تیراژهای متوسط به بالا، با کاهش قابل توجه هزینه تمام‌شده.
- قالب‌های رزینی صنعتی (Industrial Resin Molds):
- ویژگی‌ها: ساخته‌شده از رزین‌های اپوکسی و کامپوزیت‌های مهندسی.
- مزایا: هزینه پایین‌تر، وزن سبک‌تر، زمان ساخت کوتاه‌تر؛ مناسب تیراژهای متوسط و قطعات با پیچیدگی هندسی ملایم.
- قالب‌های چوبی و فوم (Wood/Foam Models):
- کاربرد: ساخت نمونه اولیه (پروتوتایپ) و تست‌های نمایشی پیش از سرمایه‌گذاری اصلی در قالب‌های فلزی؛ با سرعت و هزینه بسیار پایین.
ویژگی‌های فنی یک قالب صنعتی استاندارد
- تلرانس ابعادی دقیق: طراحی و ماشین‌کاری با دقت بالا برای خطوط مونتاژ و اتصالات.
- سیستم مکش بهینه: جانمایی دقیق منافذ خلأ در نواحی عمیق و گوشه‌ها برای کشش کامل ورق بدون نازک‌شدگی موضعی.
- زوایای خروج استاندارد (Draft Angle): تسهیل جداسازی قطعه از قالب و جلوگیری از پارگی پلیمر.
- سیستم خنک‌کاری: کانال‌های خنک‌کننده داخلی در قالب‌های فلزی برای کاهش چرخه زمانی و افزایش سرعت تولید.
- پرداخت سطح باکیفیت: مناسب برای ورق‌های مات، براق، شفاف و آنتی‌استاتیک به‌صورت یکسان.
ورق‌های پلیمری مناسب بسته‌بندی صنعتی
انتخاب ورق پلیمری بر اساس جنس قطعه، دمای کارکرد و نیاز به ویژگی‌های خاص صورت می‌گیرد:
- HIPS (های‌ایمپکت پلی‌استایرن): اقتصادی‌ترین گزینه، مقاوم در برابر ضربه، چاپ‌پذیری عالی؛ مناسب تری‌ها و جداکننده‌های قطعات.
- PET و PETG: شفافیت بالا، استحکام عالی، مقاوم به حلال‌ها؛ مناسب بلیسترها و پوشش‌های محافظ قطعات برقی و ابزار دقیق.
- PVC و Rigid PVC: مقاومت شیمیایی و مکانیکی خوب؛ مناسب قطعات خودرو و لوازم خانگی.
- ABS: مقاومت حرارتی و ضربه‌پذیری بالاتر؛ مناسب بدنه‌ها و محافظ‌های صنعتی نیمه‌سخت.
- ورق‌های آنتی‌استاتیک (Anti-Static/ESD): ضروری برای بسته‌بندی قطعات الکترونیکی حساس به تخلیه بار الکترواستاتیک.
کاربردهای گسترده بسته‌بندی صنعتی
- صنایع خودروسازی و قطعه‌سازی: سینی‌های حمل قطعات (Tray) مخصوص خط مونتاژ، محافظ‌های درب و بدنه، جداکننده‌های داخل کانتینرها.
- صنایع الکترونیک و مخابرات: بسته‌بندی‌های آنتی‌استاتیک بردهای الکترونیکی، محفظه‌های قطعات ریز SMD، کاورهای آنتن و ماژول‌ها.
- صنایع ابزارآلات و یراق‌آلات: بلاسترهای شفاف اره‌ها، مته‌ها، قطعات یدکی ماشین‌آلات و مجموعه‌های بست.
- صنایع پزشکی و لوازم بهداشتی: تری‌های استریل، بسته‌بندی تجهیزات یک‌بارمصرف (با ورق‌های استاندارد پزشکی).
- صنایع مکانیکی و تجهیزات: پالت‌ها و محافظ‌های تخلیه حداکثری برای قطعات بزرگ، حفره‌دار و ظریف.
